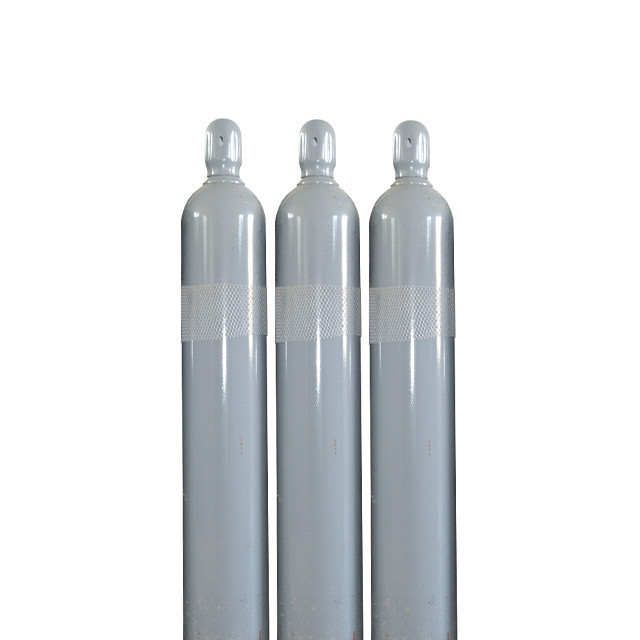

鋼制無縫氣瓶規(guī)格表 SPECIFICATION FOR SEAMLESS STEEL GAS CYLINDER |
|||||||||
| No. | 外徑 | 容積 | 充氣量 | 設(shè)計壁厚 | 長度 | 重量 | 工作壓力 | 試驗壓力 | 材質(zhì) |
| MM | V（L） | (M3) | S(MM) | L | W | MPa | MPa | ||
| (MM) | (Kg) | ||||||||
| 1 | 108 | 3.4 | 0.51 | 2.9 | 595 | 6.08 | 15 | 22.5 | 34Mn2V |
| 2 | 140 | 2.5 | 0.37 | 3.6 | 390 | 7 | 15 | 22.5 | 37Mn |
| 3.2 | 0.48 | 440 | 7.5 | ||||||
| 4.0 | 0.60 | 500 | 8.3 | ||||||
| 5.0 | 0.75 | 575 | 9.3 | ||||||
| 6.3 | 0.94 | 670 | 10.6 | ||||||
| 7.0 | 1.05 | 720 | 11.3 | ||||||
| 8.0 | 1.20 | 795 | 12.3 | ||||||
| 9.0 | 1.35 | 870 | 13.3 | ||||||
| 10.0 | 1.50 | 945 | 14.3 | ||||||
| 3 | 152 | 7 | 1.1 | 4 | 635 | 12 | 15 | 22.5 | 37Mn |
| 8 | 1.2 | 700 | 13 | ||||||
| 9 | 1.4 | 760 | 14 | ||||||
| 10 | 1.5 | 825 | 15 | ||||||
| 12 | 1.8 | 850 | 17 | ||||||
| 5 | 219 | 20 | 3.0 | 5.7 | 850 | 30 | 15 | 22.5 | 37Mn |
| 25 | 3.7 | 1000 | 35 | ||||||
| 32 | 4.8 | 1210 | 42 | ||||||
| 34 | 5.1 | 1270 | 44 | ||||||
| 36 | 5.4 | 1330 | 46 | ||||||
| 38 | 5.7 | 1390 | 48 | ||||||
| 40 | 6.0 | 1440 | 50 | ||||||
| 45 | 6.7 | 1600 | 55 | ||||||
| 6 | 229 | 20 | 4.0 | 6.2 | 815 | 30.5 | 20 | 30 | 34CrMo4 |
| 25 | 5.0 | 950 | 35.75 | ||||||
| 32 | 6.4 | 1145 | 43.1 | ||||||
| 36 | 7.2 | 1255 | 47.3 | ||||||
| 38 | 7.6 | 1310 | 49.4 | ||||||
| 40 | 8.0 | 1365 | 51.5 | ||||||
| 45 | 9.0 | 1505 | 56.8 | ||||||
| 50 | 10.0 | 1640 | 62 | ||||||
| 7 | 232 | 20 | 6.0 | 8.6 | 719 | 46 | 30 | 45 | 34CrMo4 |
| 25 | 7.5 | 859 | 53.5 | ||||||
| 32 | 9.6 | 1056 | 64 | ||||||
| 36 | 10.8 | 1169 | 70 | ||||||
| 38 | 11.4 | 1225 | 73 | ||||||
| 40 | 12.0 | 1281 | 76 | ||||||
| 45 | 13.5 | 1422 | 83 | ||||||
| 50 | 15.0 | 1562 | 90.5 | ||||||
| 8 | 267 | 45 | 6.75 | 6 | 1185 | 52 | 15 | 22.5 | 37Mn |
| 50 | 7.5 | 1285 | 56 | ||||||
| 56 | 8.4 | 1405 | 62 | ||||||
| 63 | 9.45 | 1545 | 68 | ||||||
| 68 | 10.2 | 1645 | 73 | ||||||
| 70 | 10.5 | 1685 | 75 | ||||||
| 80 | 12 | 1885 | 84 | ||||||
